【現場レポート】天井埋込形エアコン交換「S-ラウンドフロータイプ」 ダイキン SSRC112BY

【現場レポート】

【施工事例のご紹介】

今回は京都市北区の法人様より業務用パッケージエアコン交換のご依頼を頂きました🌈

ありがとうございました😊

【既設製品】

室内機 Panasonic CS-T90UH6

室外機 CU-T90CH4

【交換製品】

天井埋込形エアコン「S-ラウンドフロータイプ」

ダイキン SSRC112BY 定価1569000

プロペラファンは既設のものを使用致しました

LINE、電話、メールなんでもお好きな方法でお問い合わせください!

お気軽にご相談お待ちしております♡



ダイキン工業株式会社

天井埋込形エアコン

「S-ラウンドフロータイプ」

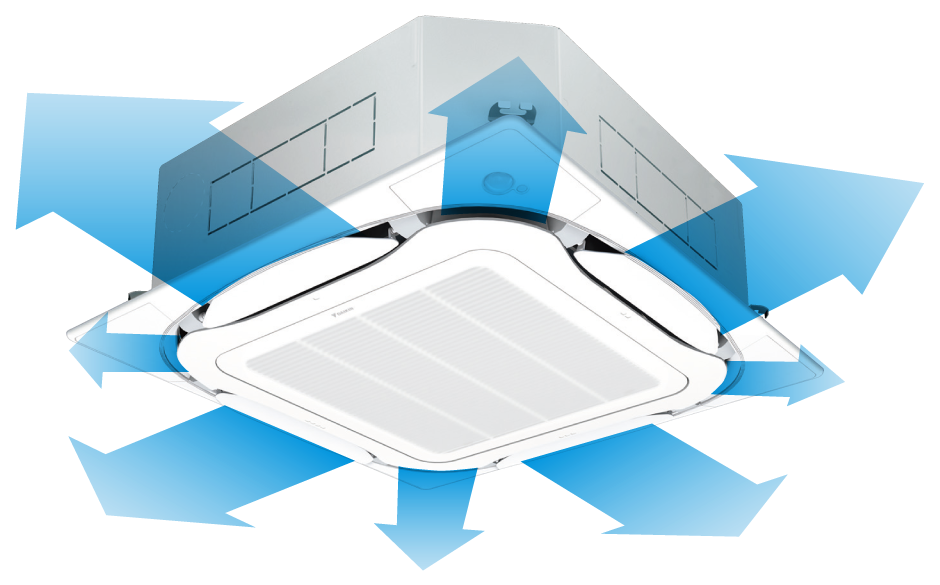

360°全周吹出しですみずみまで心地よく

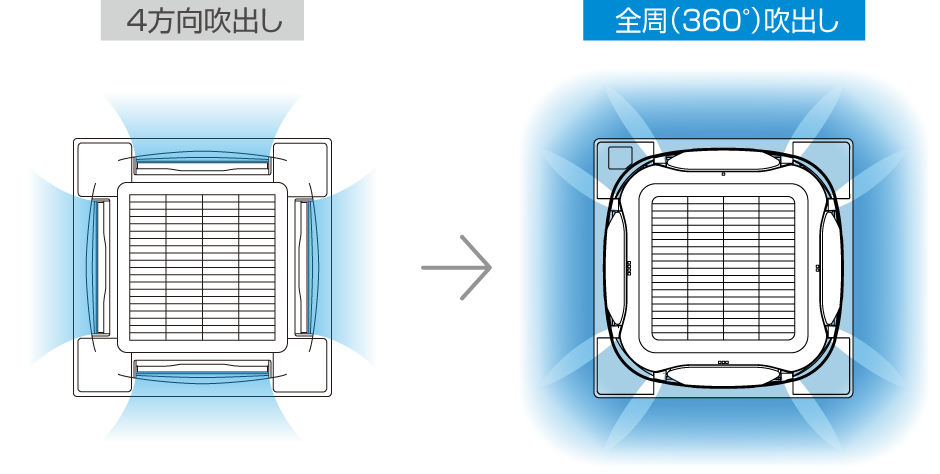

これまで一般的だった4方向吹出しを8方向に増やすことで、360°吹出しが可能に。ドラフト感を和らげながら部屋全体に気流を届けます。

4方向吹出し→全周(360°)吹出し
  • FIVE STAR ZEAS
  •

  • Eco-ZEAS

ダブルセンサーが心地よい空間を守る

※Eco-ZEASは別売品対応にて可

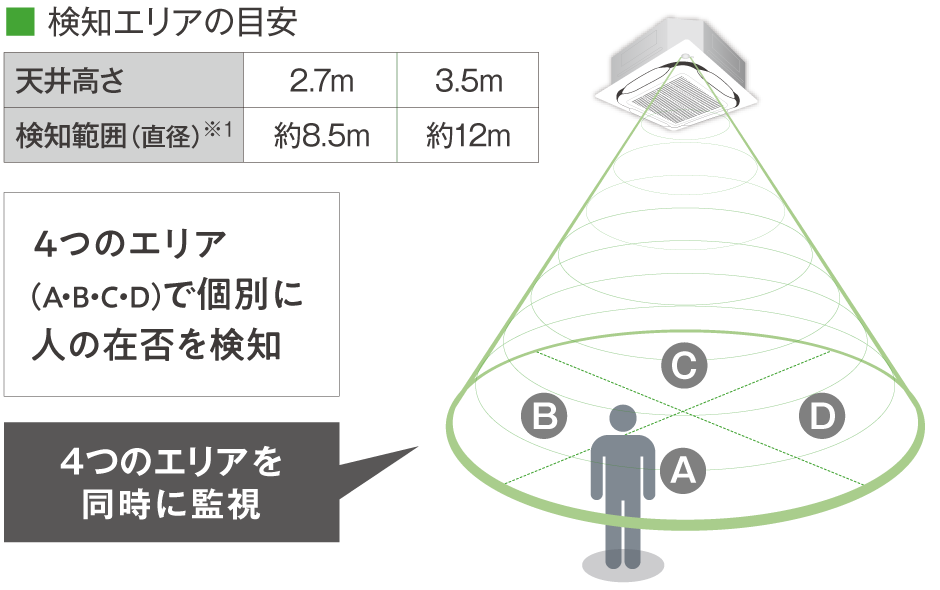

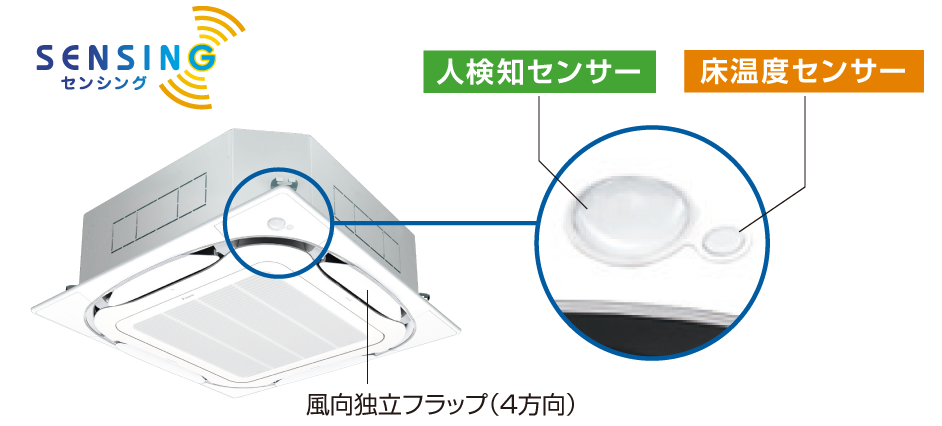

4個のセンサーが人のいるエリアを検知

人検知センサー

人検知センサーについて
人の動作で反応するセンサーのため、人が在室時でも動きがない場合は不在と検知する場合があります。また、センサーから離れる程、歩く動作など大きな動きで人を検知します。周囲と温度差のある物体が移動するエリアに設置した場合、「人が在室」と誤検知する場合があります。(例:赤外線ヒーターの首ふり運転など)センサー位置から見て死角になるエリアでは人を検知することができません。

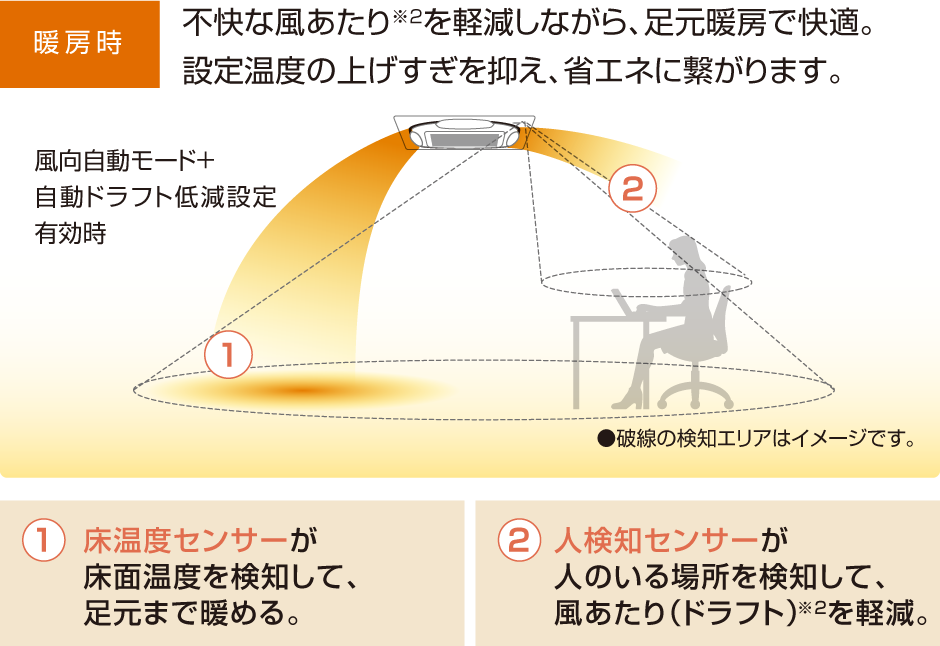

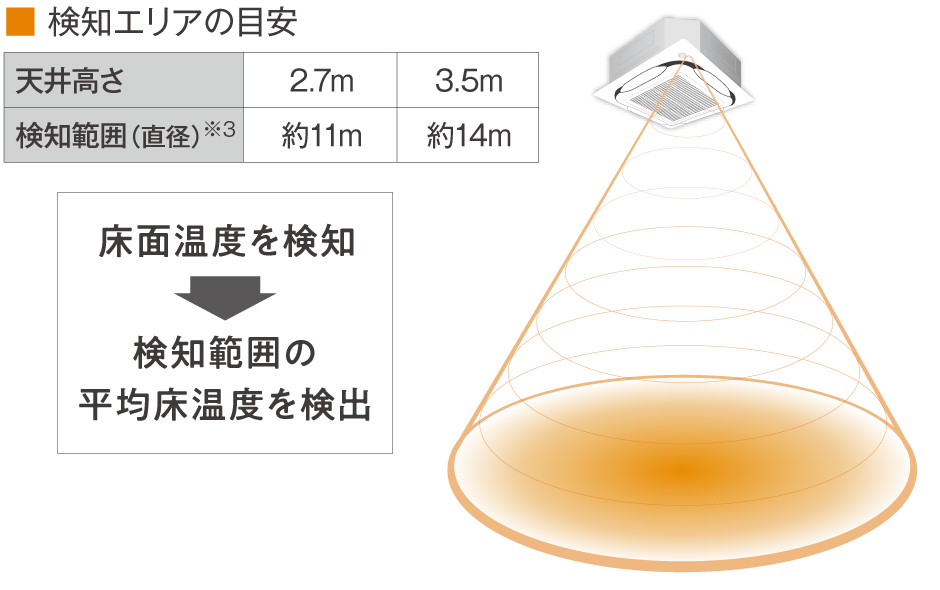

広範囲の床温度を検知して、温度差を軽減

床温度センサー

床温度センサーについて
床面の平均温度を検知して室温を算出しています。検知範囲内に熱源や窓などがある場合、それらの温度影響を受けるおそれがあります。このような場所に設置される場合は、お買上げの販売店またはダイキンコンタクトセンターにお問い合わせください。
※1
人検知センサーは床上80cmでの範囲です。
※2
風あたり(ドラフト)は天井高さや能力(風量)によって変わります。
※3
床温度センサーの検知範囲は床面上での範囲です。
  • FIVE STAR ZEAS
  •

  • Eco-ZEAS

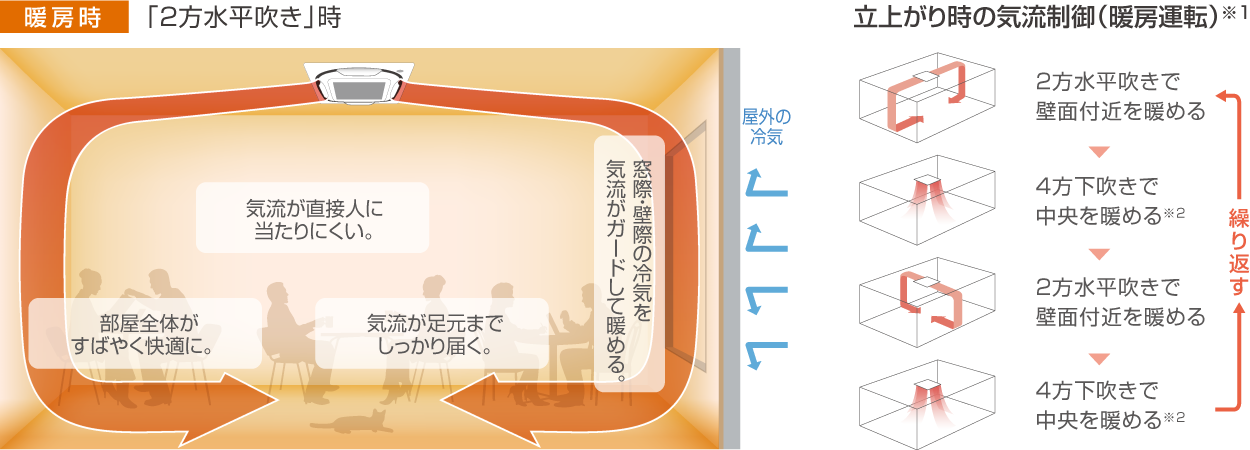

循環する気流「アクティブ・サーキュレーション」で温度ムラを抑制

暖房時 温度ムラ軽減で約15%省エネ
冷房時 温度ムラ軽減で約5%省エネ
 冷房時 温度ムラ軽減で約5%省エネ

気流シミュレーションを動画でご覧いただけます

※1
冷房時も行います。
※2
冷房時は4方向スイング
※3
アクティブサーキュレーション気流と従来気流(風量強・風向下向き)において、床上0.6mの平気温度が設定温度(22℃)になった時の比較。【試算条件】部屋サイズ:幅7.5m×奥行7.5m×高さ2.6m、室内機P80形、外気温度:5℃
※4
アクティブサーキュレーション気流と従来気流(風量強・風向スイング)において、床上0.6mの平気温度が設定温度(26℃)になった時の比較。【試算条件】部屋サイズ:幅7.5m×奥行7.5m×高さ2.6m、室内機P80形、外気温度:35℃

アクティブ・サーキュレーション気流使用時のご注意

使用時の注意点

● 設置条件や部屋の広さ、室内機と壁面までとの距離により効果が異なります。

● デザイナーズパネル採用時は気流の動作が異なります。(「3方水平吹き→ 4方下吹き(スイング) → 2方水平吹き → 4方下吹き(スイング)」を繰り返します)

● サーキュレーション気流はワイヤードリモコン(BRC1G4(K))との接続時に機能します。尚、以下の場合は使用できません。

  • 風量調整キット、風向調整キット、吹出口閉鎖材キット採用時。
  • 風向個別設定時。
  • 同時運転マルチ異タイプとの組合せ。
  • S-ラウンドフロー以外とのグループ接続時(ベンティエールとの組合せ時は使用できます)。
設置時の条件

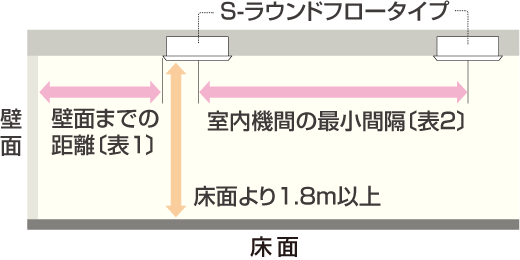

〔表1〕室内機から壁面までの距離
室内機容量 P40~P63形 P71・P80形 P112~P160形
最大距離 4m以内 5m以内 7m以内
〔表2〕室内機間の最小間隔
室内機容量 P40~P63形 P71・P80形 P112~P160形
最小間隔 4m以上 5m以上 7m以上
  • FIVE STAR ZEAS
  •

  • Eco-ZEAS

吹出しパターンを自在に選択可能



全18パターン

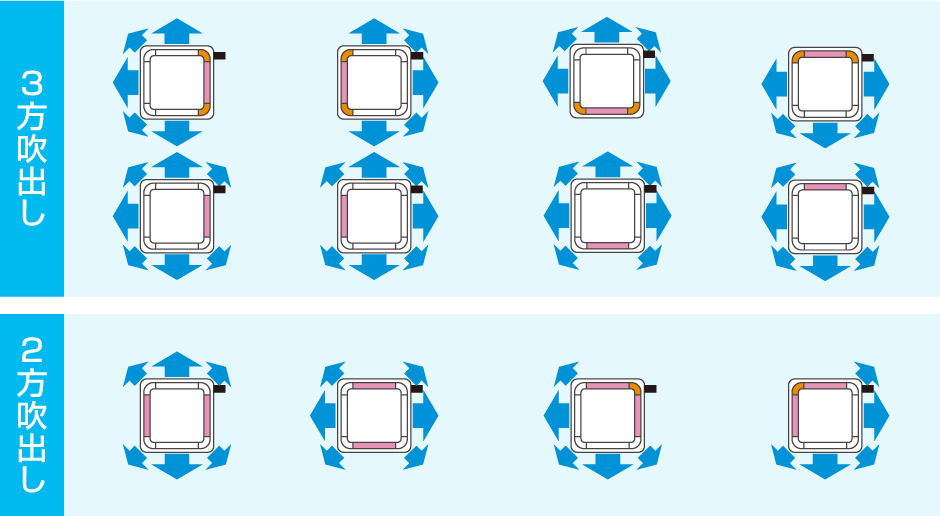

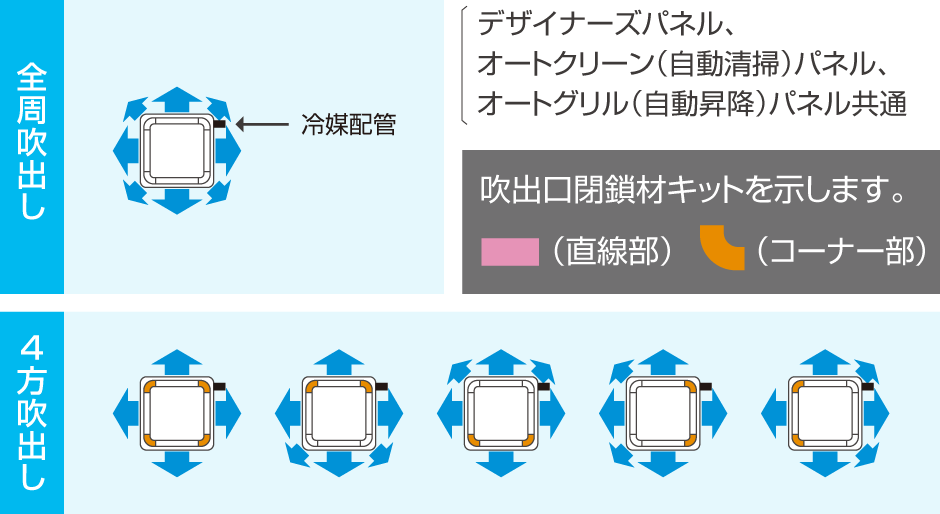

閉鎖材を装着することで、4方吹出し、3方吹出し、2方吹出しが可能です。

4方吹きのコーナー部閉鎖時は、風量が数%低減します。
吹出しパターンに応じて「3・4方吹出し用」「2方吹出し用」のいずれかの吹出口閉鎖材キット(別売品)をお選びください。
デザイナーズパネルは3方吹出し、2方吹出しでは使用できません。
オートクリーンパネルは2方吹出しでは使用できません。
コーナー吹出口を閉鎖する4方吹出しを選択する場合は、風向きを下目に設定してください。(設定しない場合、天井汚れが発生することがあります)
4方吹出しで閉鎖材のみを装着した時のパネルの見栄えは全周吹出しと同じです。

閉鎖材は次の個数で1セットです。吹出しパターンに応じて必要個数分をお使いください。

  • 3・4方吹出し用:閉鎖材直線部1個+コーナー部4個
  • 2方吹出し用:閉鎖材直線部2個+コーナー部2個
  • FIVE STAR ZEAS
  •

  • Eco-ZEAS

3.5〜4.2mの高天井に全周吹出しで設置可能

天井高さと吹出口使用数の目安

  天井高さ
標準 高天井① 高天井②
P40形〜P80形 全周吹出し 2.7m 3.0m 3.5m
4方吹出し 3.1m 3.4m 4.0m
2方・3方吹出し 3.0m 3.3m 3.5m
  天井高さ
標準 高天井① 高天井②
P112形〜P160形 全周吹出し 3.2m 3.6m 4.2m
4方吹出し 3.4m 3.9m 4.5m
2方・3方吹出し 3.6m 4.0m 4.2m
表はエコ(標準)パネルの場合の事例です。それ以外のパネルや別売品の装着時は付属の取付説明書をご覧ください。
出荷時は標準・全周吹出しに設定しています。高天井①、②についてはリモコンによる初期設定で行います。
高性能フィルター、UVストリーマ除菌ユニット、オイルガードフィルターユニット使用時は高天井対応できません。
  • FIVE STAR ZEAS
  •

  • Eco-ZEAS

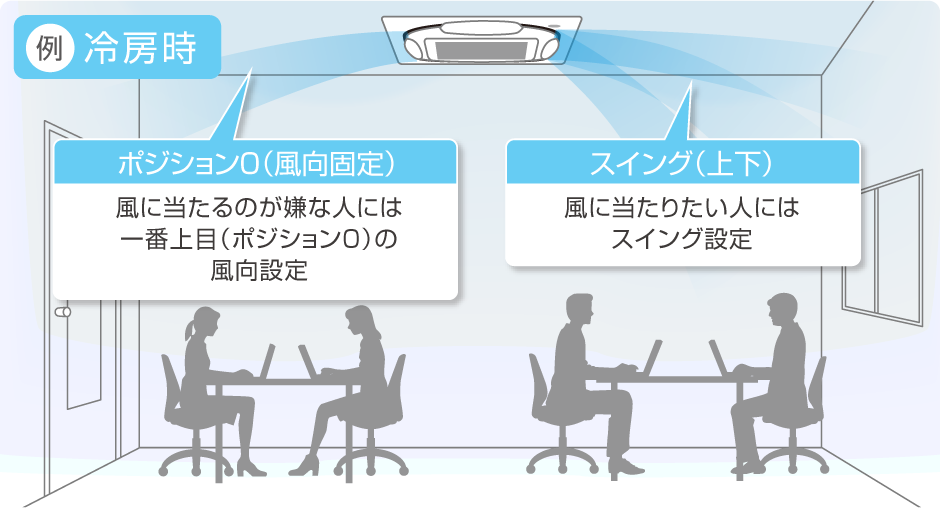

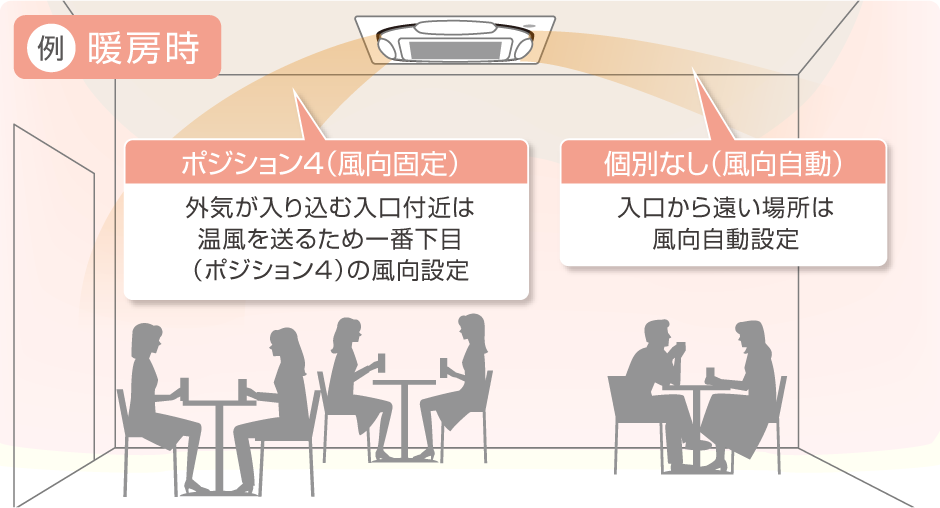

吹出口ごとに風向を個別に設定可能

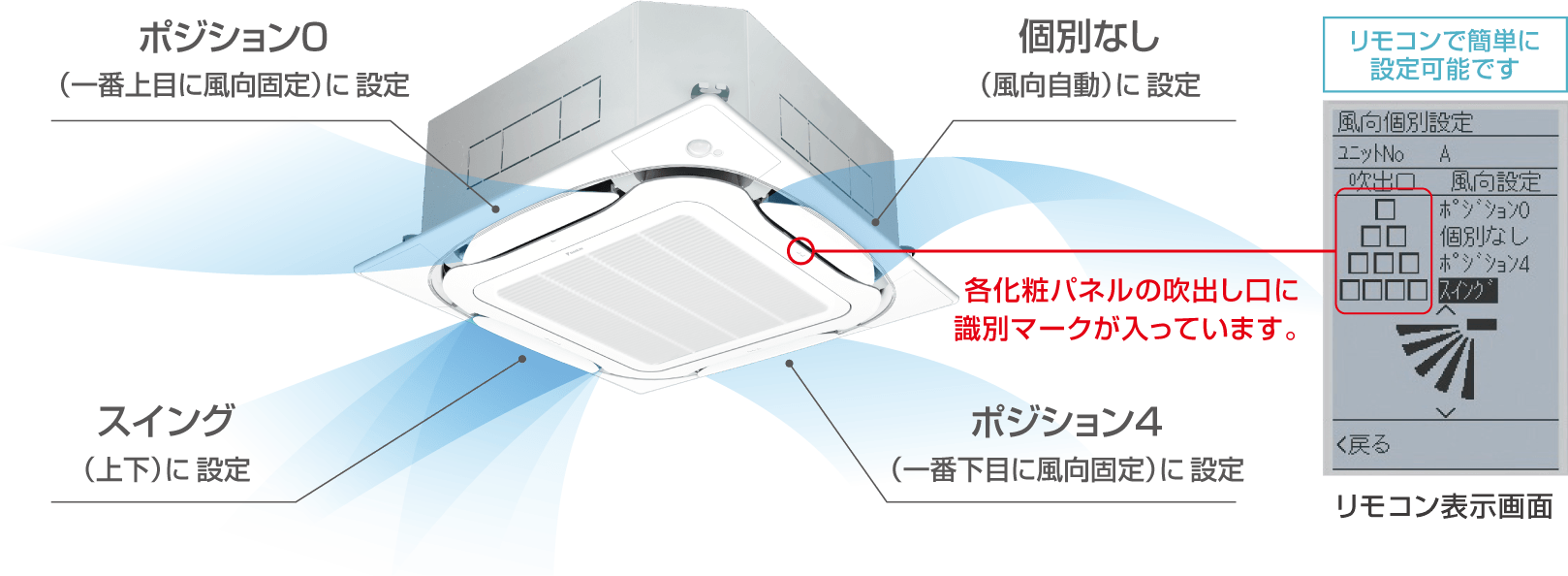

S-ラウンドフローの場合、4つの吹出口ごとに風向を個別に設定することができます。

個別設定一覧
  • 個別なし(風向自動)
  • ポジション0(一番上目)
  • ポジション1
  • ポジション2
  • ポジション3
  • ポジション4(一番下目)
  • スイング

上記のうちから個別に設定可能

  • FIVE STAR ZEAS
  •

  • Eco-ZEAS

吹出し角度の範囲拡大でさらに快適

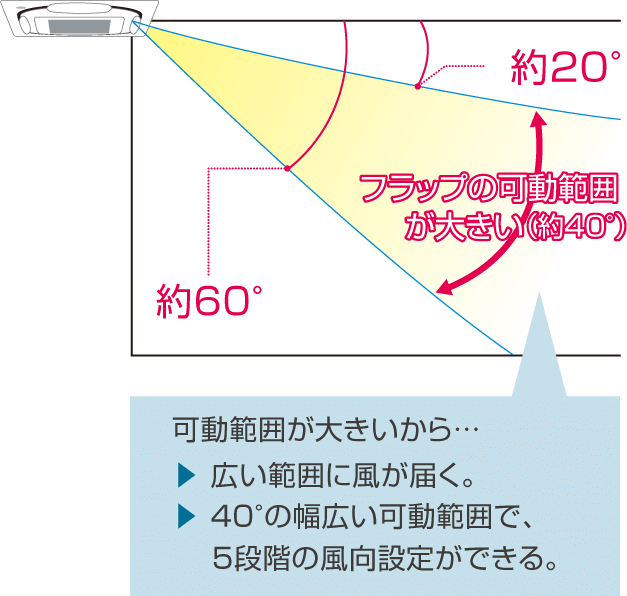

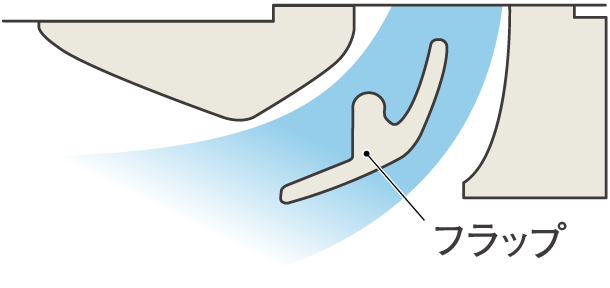

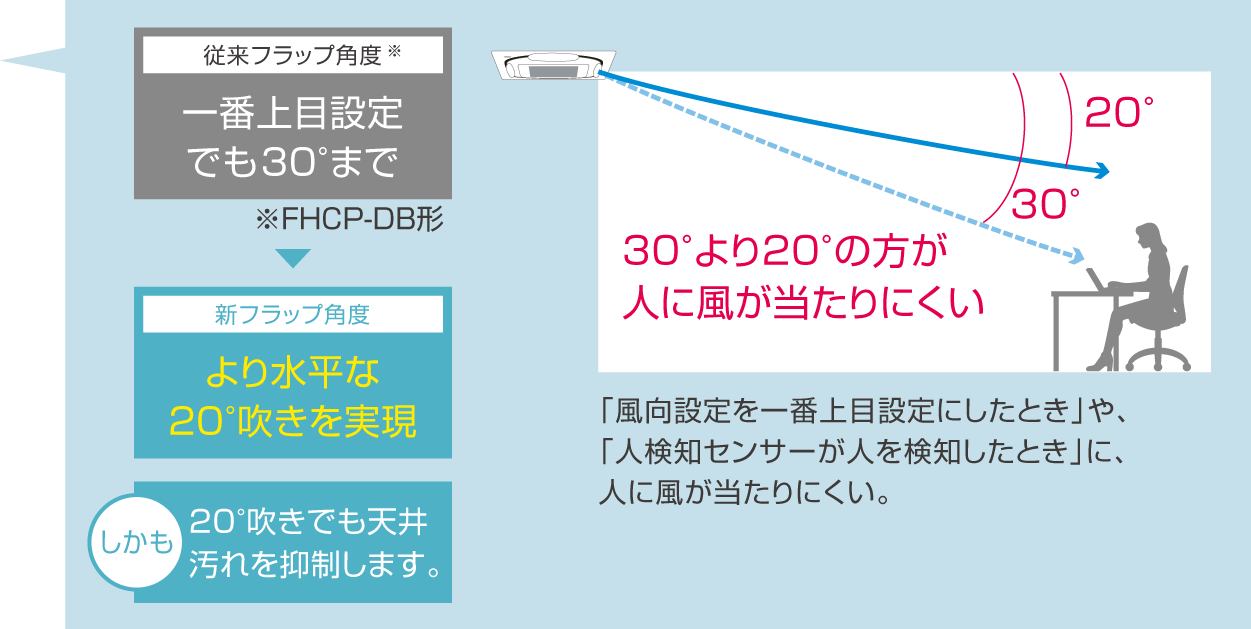

フラップ角度を上げても気流が十分に通る経路を確保し、より水平な吹出し角度・可動範囲を実現しました。

  • FIVE STAR ZEAS
  •

  • Eco-ZEAS

気になる天井汚れを軽減する吹出し構造

新形状のフラップと新吹出口形状により、天井面に沿いやすい気流を剥離させて、天井汚れを軽減します。

天井汚れ軽減のための設置条件

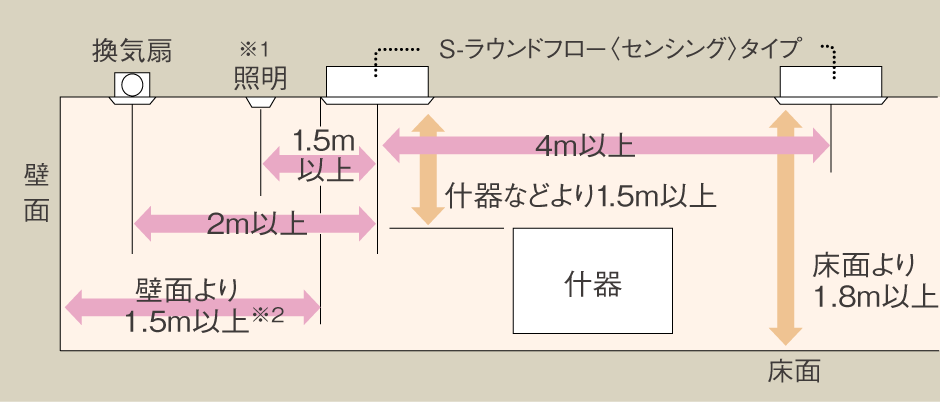

換気口や照明器具など、気流を乱す要素の近くにあると、本パネルを装着しても天井面が汚れることがありますので、下図を参考に設置してください。風向きポジションは「天井汚れ防止ポジション」に設定してください。

  • エアコンの吹出し気流により天井面が汚れる現象を防止するものであって、自然風化、変色また煙草やもろもろの汚染空気による汚れは含みません。
  • また、吹出し気流は天井面と剥離空間を持たせますので、水平吹き設定であっても下目の風向角となります。冷気ドラフトが気になるような設置環境(天井が低い等)の場合には事前に了解を得て選定してください。
※1
照明制約は露出形(逆富士タイプ等)が対象であり、埋込形(天井面に出ないタイプ)は制約なし。
※2
吹出口両側が壁面と近接している場合は2m以上。

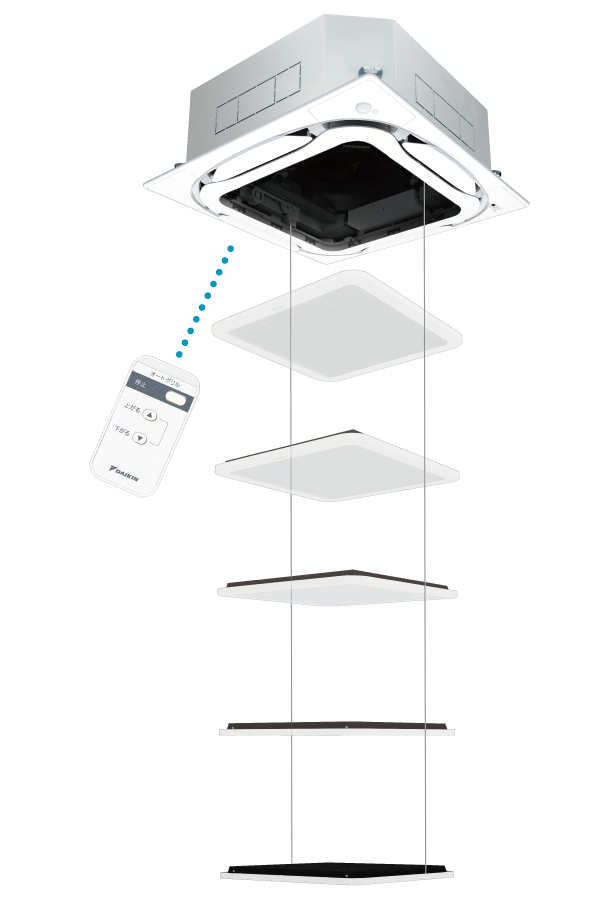

電動昇降式で、グリルやエアフィルター清掃が、脚立なしで行えます。

オートグリル用のワイヤレスリモコン(BRC16B1:別売)が必要です。

天井高さに合わせて下降長さが8段階に設定可能

天井高さの目安(m) 2.4 2.7 3.0 3.5 3.8 4.2 4.5 5.0
下降長さ(m) 1.2 1.6 2.0 2.4 2.8 3.1 3.5 3.9
気流到達距離は4.5mまでとなります。上記「天井高さと吹出口使用数の目安」を参照ください。

天井内が高温高湿雰囲気 露点温度26℃(約30℃・RH80%)以上で長時間運転する場合は、高湿度対応キットの取付けを推奨します。

オートクリーン(自動清掃)パネル(別売品)

毎日1回、フィルターに付着したホコリを自動清掃し、ダストボックス内に回収。
省エネと快適・清潔を両立できます。

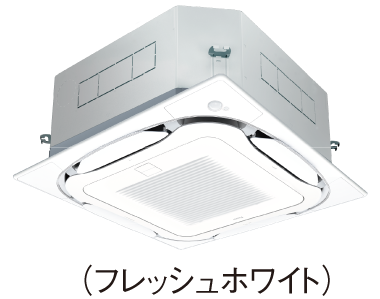

フレッシュホワイト

液晶ワイヤードリモコン(BRC1G4(K):別売)が必要です。
集中制御機器をご利用の場合は、ワイヤードリモコンと併用してください。

ダストボックスのホコリ回収時には別売の接続管(ダスト回収ノズル)が最低1個必要です。

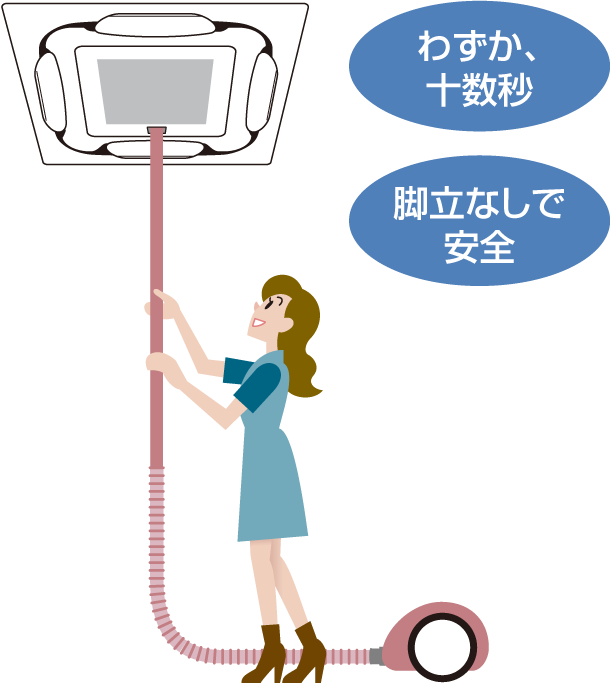

わずか、十数秒 脚立なしで安全

「オートクリーン(自動清掃)パネル」は次のような条件ではご使用いただけません。

  • 油煙の発生する場所
  • 喫煙する場所
  • 特殊スプレーや蒸気が発生する場所

その他、フィルターに付着するホコリが粘質を持つ所(塩害地域などで海水成分を含んだ雰囲気など)/粉塵等の発生する所(エアフィルターで集塵不可のため)/機械室(清掃中運転停止のため)/細かなホコリが多量に発生する所(エアフィルターに目詰まりが発生し、フィルター洗浄を頻繁に行う必要があります)などの場所ではご使用いただけません。

特に、ご注意いただきたい場所
上記の条件に該当しないか、必ずご確認ください。
油煙の発生する場所の例 飲食店舗/食堂/工場の油煙発生場所/飲食できるカラオケ客室 など
喫煙する場所の例 喫煙ルーム/パチンコ店/ゲームセンター/ファッションホテル など
特殊スプレーや蒸気が発生する場所の例 理・美容院/クリーニング店/蒸気が発生するエステ/銭湯などの脱衣場/工場の蒸気発生場所 など

※エアコン設置のご注意

  • 油煙がたち込める雰囲気への機器の設置は避けてください。
  • コンロなど火気の近傍への機器の設置は避けてください。
  • 焼肉・お好み焼き店や、飲食店の客室や食堂などの調理場と空間的に続いている所へのオートクリーン(自動清掃)パネルの設置は避けてください。

上記以外にもご使用いただけない場合や、定期的なメンテナンスが必要な場合があります。
詳細は、お買上げの販売店またはダイキンコンタクトセンターにお問い合わせください。
